‧ 技術資料 ‧ 紅外線燈管配線法
紅外線燈管的配線方式,如果使用單相電源,則簡單採用串聯或並聯的方式。
若使用三相電源,則有Y接法與三角接法兩種。

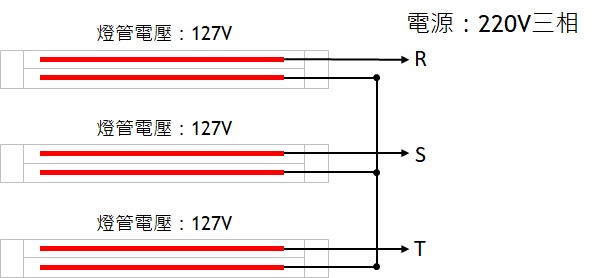

Y接法
線電壓 = 相電壓 * 1.732
線電流 = 相電流

*PS:
線電壓:R-S, S-T, T-R
相電壓:燈管兩出線之間量到的電壓

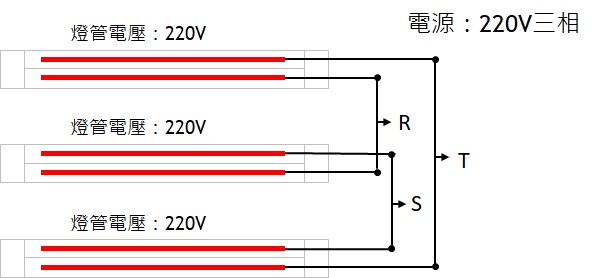

三角接法
線電壓 = 相電壓
線電流 = 相電流 * 1.732



要注意的是,不管什麼接法,總耗能是一樣的,但設備成本可以有所不同,電壓高所跑之負載電流就低,在線徑選用上可以少一號,所以成本會降低。但台電收的電費是以千瓦小時(KWH)計算,只跟瓦數X時間有關。電壓高+電流低=電壓低+電流高,並無法省電。
